模具行業是一個傳統、復雜、充滿競爭的行業。企業每天都被緊張的工期、高精度的質量要求和頻繁的人員流動所困擾。雖然自動化檢測技術在各行各業都有建設成果，但是在模具表面缺陷的視覺檢測方面，還鮮有人對其做過專項攻關，因?yàn)榇蟛糠稚婕暗借T造的工藝，往往伴隨著工況惡劣、高溫高壓、濕度較大、粉塵較大、干涉較多的情形，精密的檢測設備很難在這種條件下運行，所以許多鑄造企業的模具檢測方法仍然以人工檢測為主。

鑄造模具的缺陷在線檢測，是指安裝在沖床或者模具周邊的輔助檢測設備，能夠在對應時間檢測模具的表面缺陷，以判斷是否達標，為下一輪生產做準備。某結構件鑄造企業，在實際生產過程中，用于鑄造結構件的模具在產品脫模后，可能會產生殘?jiān)舸嬖谀＞弑砻嫔?，如果直接將該模具用于新一輪的生產，會造成下一輪產品的表面缺陷，影響合格率。采用人工的方式檢驗，因鑄造環境溫度較高，對于檢驗操作人員是一項極大的考驗，且檢驗效率低、勞動強度大，造成人員流失率高，不利于鑄造生產的現代化發展。北鋼聯結合多年來機械視覺及設備可靠性防護方面的應用，提出了一種可行的解決方案。

運用機器視覺實現鑄造模具的智能化檢測

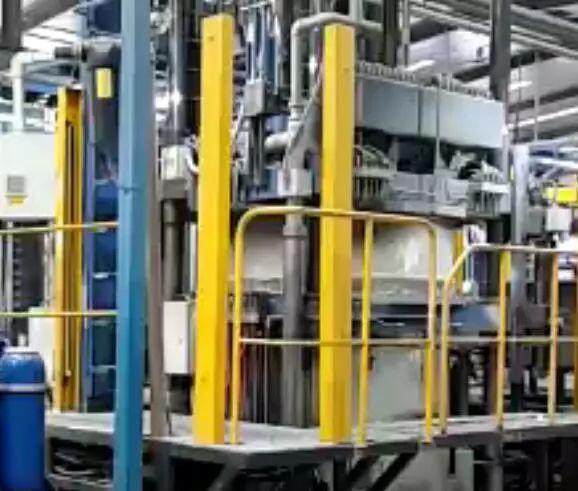

圖1 待檢測的模具

此項目研發設計的自動檢測設備通過運動系統、控制系統及視覺系統的有機結合，可實現模具的自動化檢測，在15s內便完成一套模具的檢測流程，并能夠在線記錄檢測情況，反饋給中控室，有效提高了結構件產品的生產效率及產品質量。

運用機器視覺實現鑄造模具的智能化檢測

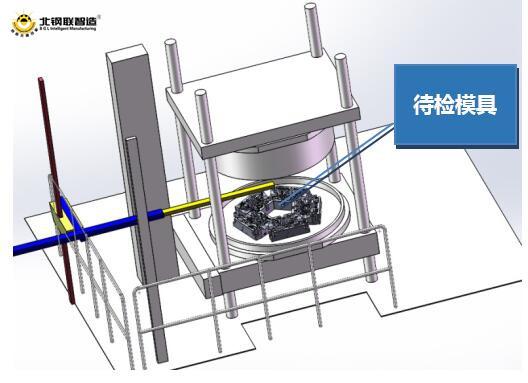

圖2 檢測設備示意圖

該設備主要由兩大部分構成，運動系統及視覺系統。運動系統包括X軸運動模組、Y軸運動模組、Z軸運動模組及設備支撐系統；視覺系統采用Cognex工業視覺系統，攝像頭固定于運動系統Y軸運動模組前端，通過運動系統控制轉換視覺系統的位置，采集模具表面的殘留物情況，與標準圖像進行對比，計算機得出結論，實現模具表面的質量檢測。

運用機器視覺實現鑄造模具的智能化檢測

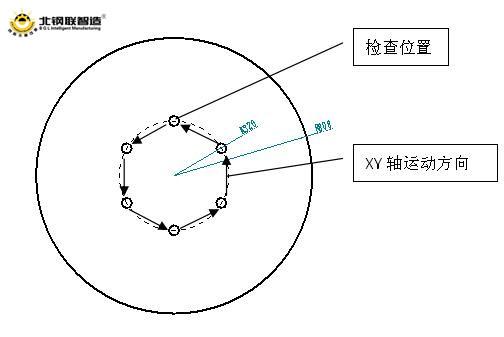

圖3 視覺檢測軌跡示意圖

運用機器視覺實現鑄造模具的智能化檢測

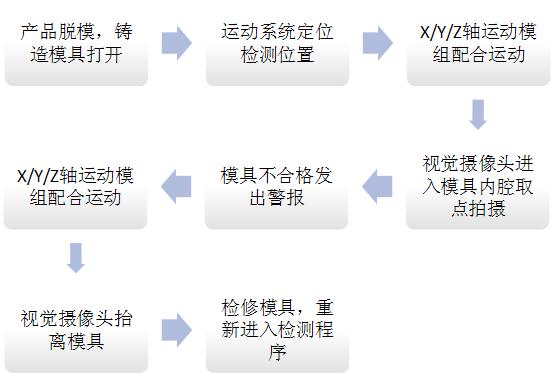

圖4 設備工藝流程

設備可靠性及防護措施

（1）耐高溫作業。視覺系統采用耐高溫材料做防護衣，并加裝散熱系統，拍攝鏡頭采用透明耐高溫材料，可在70℃環境下正常工作，且不影響其檢測效果。

（2）檢測過程迅速高效。運動系統通過伺服電機控制運行速度，可實現運行線速度1000mm/s，運行往返時間可控制在15s內，實現模具的快速相片采集檢測。

（3）檢測過程智能化。設備自動定位檢測點，對模具進行無死角相片采集，并通過相片信息自動鑒別質量問題，發出報警信號。

（4）大行程移動平穩。有效行程可達1500mm，模組采用鋁型材減輕重量，同時對轉接板焊接加強筋，可實現模組在有效行程內的平穩移動，確保相片采集質量。

運用機器視覺實現鑄造模具的智能化檢測

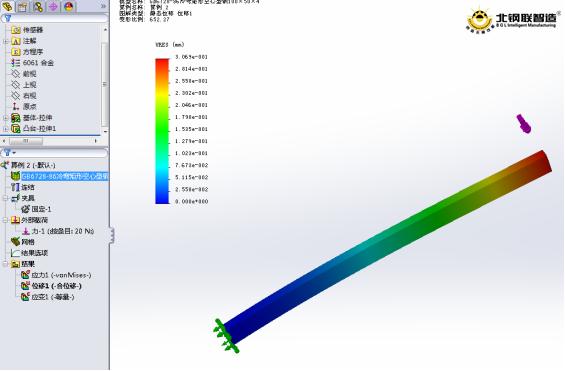

圖5 運動桿的受力分析

（5）設備節省空間。占地面積小，結構簡化，與鑄造設備互不干涉，便于運維人員維護。

（來源：儀表儀器網）
